Elcometer 456 یک ضخامتسنج دیجیتال دقیق است که برای اندازهگیری ضخامت لایه های رنگ و پوشش بر روی فلزات طراحی شده است. این دستگاه قابلیت کار روی سطوح آهنی (Ferrous) و غیرآهنی (Non-Ferrous) را دارد و برای صنایع رنگ، خودروسازی، بازرسی صنعتی و کنترل کیفیت ایدهآل است.
دستگاه اندازهگیری ضخامت پوشش خشک Elcometer 456 که با عنوان ضخامتسنج رنگ (Paint Thickness Meter) نیز شناخته میشود، در سه مدل مختلف عرضه شده است. هر یک از این مدلها امکانات و قابلیتهای پیشرفتهتری را در اختیار کاربر قرار میدهند؛ از مدل پایه Model B گرفته تا پیشرفتهترین نسخه یعنی Model T.
مدلهای Integral به دلیل طراحی یکپارچه و وجود پراب داخلی Bigfoot™ با سطح تماس عریض، برای کار با یک دست بسیار ایدهآل هستند. این طراحی باعث افزایش پایداری دستگاه در حین اندازهگیری شده و نتایجی یکنواخت، تکرارپذیر و دقیق از ضخامت فیلم خشک ارائه میدهد.
ضخامت فیلم خشک را میتوان بر روی سطوح فولادی مغناطیسی یا فلزات غیرمغناطیسی مانند استنلس استیل و آلومینیوم، با استفاده از ضخامتسنج دیجیتال اندازهگیری کرد.
برای پوششهای غیرمغناطیسی روی زیرلایههای مغناطیسی (مانند رنگ روی فولاد)، از اصل القای الکترومغناطیسی (Electromagnetic Induction) استفاده میشود.
برای پوششهای غیرهادی روی فلزات غیرآهنی (مانند آلومینیوم)، از اصل جریان گردابی (Eddy Current) بهره گرفته میشود.
در این نوع دستگاهها، یک آهنربای دائمی روی بازویی متعادل نصب شده است. نیروی لازم برای جدا کردن این آهنربا از سطح پوشش، معیاری از ضخامت پوشش محسوب میشود.
نیرو از طریق یک فنر مارپیچی که به بازوی متعادل و یک چرخ مدرج متصل است، اعمال میشود. با چرخاندن مقیاس، نیروی واردشده به تدریج افزایش مییابد تا زمانی که آهنربا از سطح جدا شود. مقیاس دستگاه بهجای نمایش نیرو، مستقیماً بر حسب واحد ضخامت مدرج شده است و ضخامت پوشش از طریق نشانگر روی بدنه دستگاه خوانده میشود.
| محدوده اندازهگیری | 0 تا 500 µm (مدل استاندارد), تا 30 mm (مدل ویژه) |
|---|---|
| دقت اندازهگیری | ±1 تا ±3 % بسته به مدل |
| نرخ خوانش | تا 140 خوانش در دقیقه (Scan Mode) |
| منبع تغذیه | باتری AA قابل تعویض |
| رابط ها | Bluetooth, USB |
| استاندارد ها | AS, ASTM, BS, ISO, SSPC |
| رنگ | مشکی, سفید, نارنجی |
ضخامتسنجهای الکترونیکی که برای زیرلایههای مغناطیسی استفاده میشوند، بر اساس اصل القای الکترومغناطیسی کار میکنند. در این سیستم، از پراب سهسیمپیچه استفاده میشود:
سیگنال تولیدی دستگاه به صورت سینوسی است و یک میدان مغناطیسی متناوب در اطراف سیمپیچ مرکزی ایجاد میکند.
در صورتی که هیچ ماده مغناطیسی در نزدیکی پراب نباشد، میدان مغناطیسی بهصورت متعادل از هر دو سیمپیچ جانبی عبور میکند. اما با نزدیک شدن پراب به زیرلایه بدون پوشش، میدان نامتعادل شده و شدت میدان در سیمپیچ نزدیکتر بیشتر از سیمپیچ دورتر میشود. این اختلاف باعث ایجاد ولتاژ خالص بین دو سیمپیچ میشود که متناسب با فاصله تا زیرلایه (و در نتیجه ضخامت پوشش) است.
یکی از مهمترین معیارهای انتخاب ضخامتسنج مناسب، میزان دقت مورد نیاز در اندازهگیری است. در میان انواع مختلف دستگاهها، طیفی از دقت متوسط تا بسیار بالا وجود دارد که این موضوع معمولاً با قیمت دستگاه نیز ارتباط مستقیم دارد؛ هرچه دقت بیشتر باشد، هزینه دستگاه نیز بالاتر خواهد بود.
علاوه بر این، فرآیند اعمال پوشش، شرایط سطح و مهارت اپراتور نیز بر میزان تغییرپذیری نتایج اندازهگیری تأثیرگذار هستند.
برای بررسی دقت یک دستگاه، استفاده از استانداردهای مرجع قابل ردیابی (Traceable Standards) ضروری است.
ابتدا دستگاه روی یک زیرلایه صاف و بدون پوشش صفر میشود. سپس دستگاه با استفاده از یک استاندارد با ضخامت معلوم (نزدیک به حداکثر محدوده اندازهگیری دستگاه) تنظیم میشود. پس از آن، ضخامتهای میانی اندازهگیری شده و با مقادیر واقعی استاندارد مقایسه میشوند.
اختلاف بین مقدار خواندهشده و مقدار واقعی استاندارد، خطای اندازهگیری محسوب میشود. این خطا معمولاً بهصورت درصدی از مقدار قرائتشده بیان میگردد.
برای بررسی دقت یک دستگاه، استفاده از استانداردهای مرجع قابل ردیابی (Traceable Standards) ضروری است.
ابتدا دستگاه روی یک زیرلایه صاف و بدون پوشش صفر میشود. سپس دستگاه با استفاده از یک استاندارد با ضخامت معلوم (نزدیک به حداکثر محدوده اندازهگیری دستگاه) تنظیم میشود. پس از آن، ضخامتهای میانی اندازهگیری شده و با مقادیر واقعی استاندارد مقایسه میشوند.
اختلاف بین مقدار خواندهشده و مقدار واقعی استاندارد، خطای اندازهگیری محسوب میشود. این خطا معمولاً بهصورت درصدی از مقدار قرائتشده بیان میگردد.

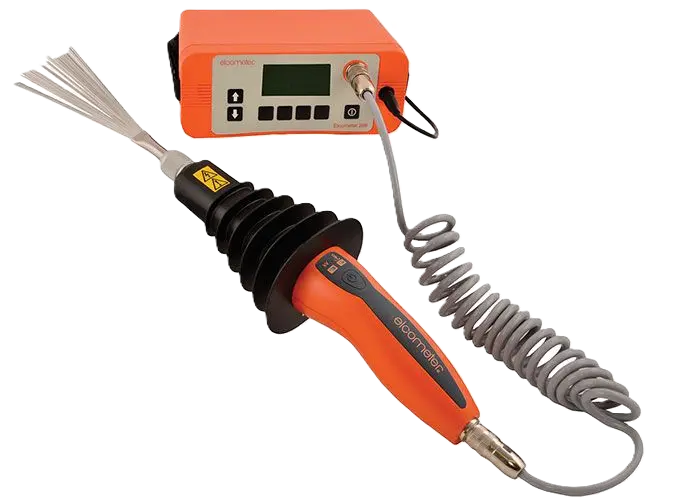

دستههای پروب قابل تعویض
در نسخههای DC و DC پیوسته
با ولتاژهای ۵ کیلوولت، ۱۵ کیلوولت و ۳۰ کیلوولت
4 ساعت تا فول شارژ
۴۰ ساعت استفاده مداوم با هر پک باتری
طراحی ارگونومیک
با قابلیت کالیبراسیون اتوماتیک
• تنظیم ولتاژ از 0.5 تا 30 کیلوولت
موجود در نسخههای پروب یکپارچه (Integral) و پروب جدا (Separate)
